传感器

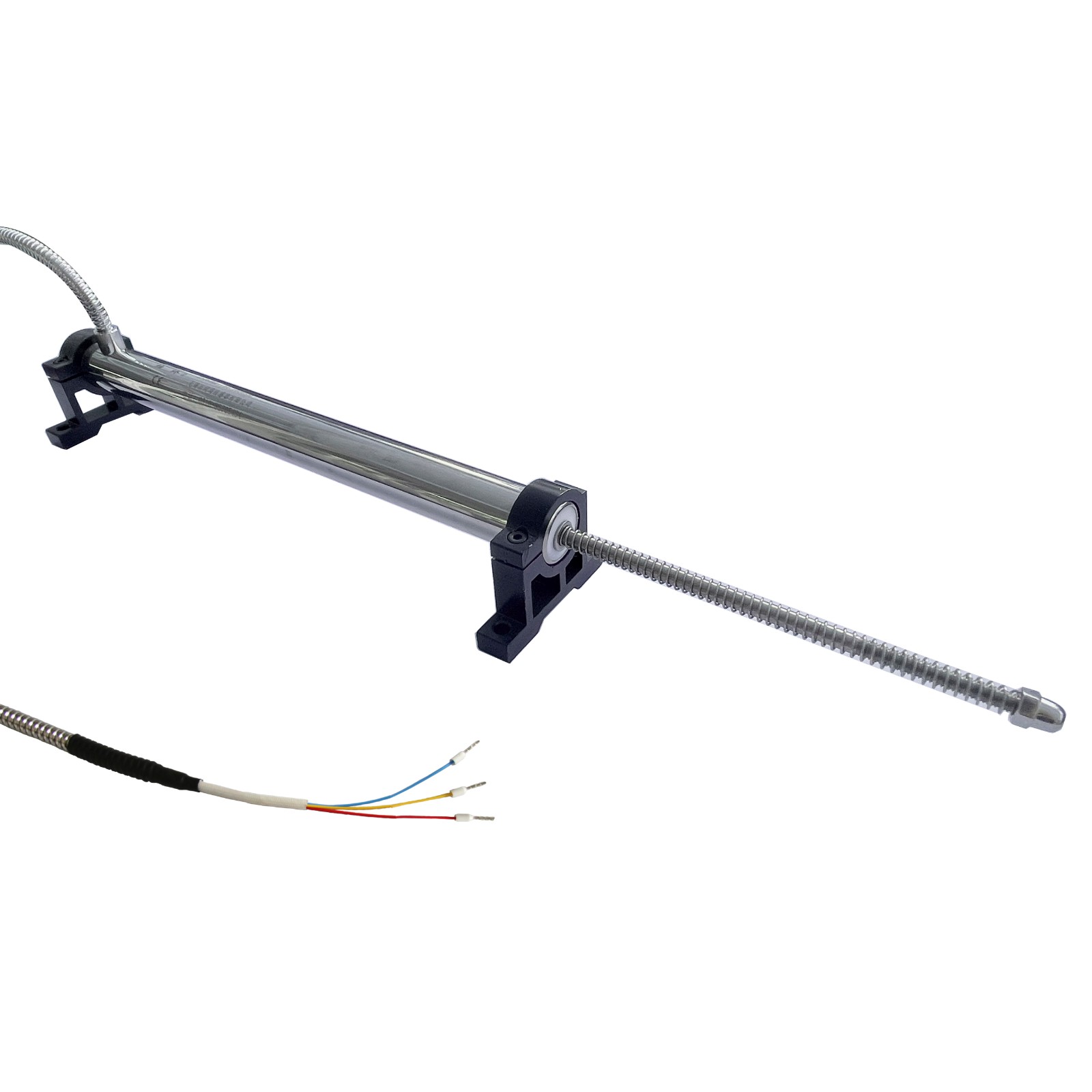

TH-3弹簧型位移传感器

TH-3弹簧型位移传感器

产品特点

行程(mm): 50, 100, 150, 200

引出线: 三线制

非线性度: <0.5% F·S


概  述

TH-3弹簧型位移传感器是弹簧回弹式LVDT,其利用差动电感原理,将直线移动的机械量转变为电量,从而进行位移的自动监测和控制,它在机械、电力、汽车、航天航空、冶金、能源、水利、国防工程和科研院所等方面获得了广泛的应用。

TH-3弹簧型位移传感器具有体积小、精度高、性能稳定、可靠性好、寿命长等优点。

产品出厂时可选配变送器有LTM系列或XCBSQ系列等,订货时请说明。

用  途

适用于油动机行程、阀位的监测和保护。

技术参数

n  线性量程:  0~250mm,共5种规格(详见技术指标及尺寸表)。

n  输入阻抗:  不小于500Ω(振荡频率为2kHz)。

n  非线性度:  不大于0.5% F·S。

n  工作温度:  普通型-40゜C~+150゜C;高温型-40゜C~+210゜C(+250゜C持续30分钟)。

n  引出线:    三根特氟隆绝缘护套线,外有不锈钢护套软管。

n  执行标准:  参照JJF 1305-2011


型号规格

行程A

(mm)

B

(mm)

外壳长度L

(mm)

红黄线圈电阻

(Ω±15%)

TH-3-50

0~50

35

120

333

TH-3-100

0~100

60

200

578

TH-3-150

0~150

80

250

590

TH-3-200

0~200

105

300

773

TH-3-250

0~250

125

350

425
