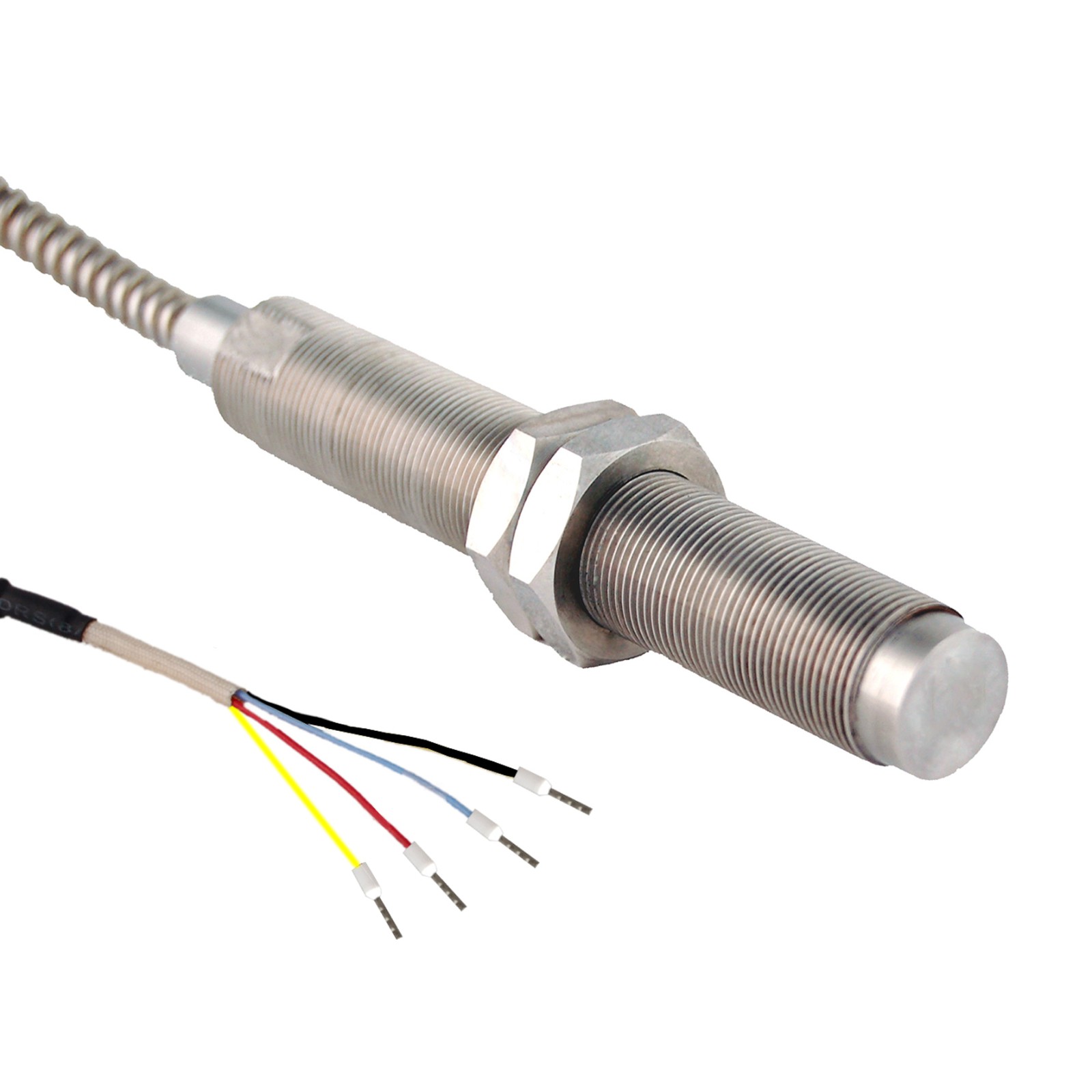

CS-2F反转监测转速传感器

CS-2F反转监测转速传感器

产品特点

工作温度 (°C): -40~+80

引出线: 四线制


概  述

CS-2F反转监测转速传感器是双霍尔式有源转速传感器,在低转速、低齿数转速监测可准确输出完美波形,并可根据两路转速信号的相位判断出齿盘的转动方向。

传感器的安装间隙最高可达1.5mm,极大地避免了探头被旋转齿盘碰坏的可能性,尤其适合齿盘有严重不对称的情况下使用。

传感器外壳为不锈钢螺纹结构,内部浇封密闭,引线为耐油耐高温线,可适用于烟雾、油气、水汽等恶劣环境中。

传感器工作中不得靠近磁场或强电流导体,否则会致使传感器输出信号紊乱。

用  途

适用于绝大部分场合的转速及转向的监测和保护,尤其适用于低转速监测。

技术参数

n  工作电源:  DC5~24V。

n  消耗电流:  不大于30mA。

n  安装间隙:  不大于1.5mm,建议1mm。

n  测量范围:  1~20000Hz。

n  输出信号:  方波信号,高电平不低于(电源电平-2V),低电平不高于0.5V。

n  测量精度:  正负一个方波。

n  工作温度:  -40~+80℃。

n  绝缘电阻:  不小于50MΩ。

n  齿轮材料:  齿轮采用导磁率强的金属材料。

n  齿盘要求:  高导磁性铁磁材料,齿型为渐开线齿或等分齿。

执行标准:  参照JB/T 7814-1995。
